Tugas 7 [Hani] Boolean & Karnaugh Map

Nama: Hani Rahmawati

Kelas: 2D

NIM: 2103015118


Aljabar Boolean, Penyederhanaan Logika dan Peta Karnaugh

Aljabar Boolean

Aljabar Boolean atau dalam bahasa Inggris disebut dengan Boolean Algebra adalah matematika yang digunakan untuk menganalisis dan menyederhanakan Gerbang Logika pada Rangkaian-rangkaian Digital Elektronika. Boolean pada dasarnya merupakan Tipe data yang hanya terdiri dari dua nilai yaitu “True” dan “False” atau “Tinggi” dan “Rendah” yang biasanya dilambangkan dengan angka “1” dan “0” pada Gerbang Logika ataupun bahasa pemrograman komputer. Aljabar Boolean ini pertama kali diperkenalkan oleh seorang Matematikawan yang berasal dari Inggris pada tahun 1854. Nama Boolean sendiri diambil dari nama penemunya yaitu George Boole.

Dengan menggunakan Hukum Aljabar Boolean ini, kita dapat mengurangi dan menyederhanakan Ekspresi Boolean yang kompleks sehingga dapat mengurangi jumlah Gerbang Logika yang diperlukan dalam sebuah rangkaian Digital Elektronika.

Penyederhanaan logika

Penyederhanaan adalah proses mengubah bentuk ekspresi-ekspresi logika menjadi lebih sederhana, dengan menggunakan hukum-hukum ekivalensi dalam logika. Tujuan dari penyederhanaan ini adalah kemudahan dalam mengoperasikan atau menentukan ekivalensinya dengan ekspresi logika yang lain.

Operasi penyederhanaan dengan menggunakan hukum-hukum logika dapat digunakan untuk membuktikan suatu ekspresi logika Tautologi, Kontradiksi, maupun Contingent. Jika hasil akhir penyederhanaan ekspresi logika adalah 1, maka ekspresi logika tersebut adalah tautologi. Jika hasil yang diperoleh adalah 0, berarti ekspresi logika tersebut kontradiksi. Jika hasilnya tidak 0 ataupun 1, maka ekspresi logikanya adalah contingent.

Peta Karnaugh

Peta karnaugh (atau K-Map) diperkenalkan oleh Maurice Karnaugh tahun 1953 (wikipedia) adalah sebuah metode untuk menyederhanakan fungsi persamaan logika sehingga (Freddy Kurniawan: Sistem Digital):

-          Menggunakan jumlah gerbang lebih sedikit sehingga waktu tunda total untai menjadi lebih kecil

-          Kemungkinan resiko kegagalan fungsi lebih kecil karena penggunaan gerbang dan perkawatan yang lebih sedikit

-          Daya total yang dikonsumsi untai logika juga akan lebih kecil.

-          Hemat biaya

Peta Karnaugh di-"ilustrasikan" seperti matrik 2 dimensi (terdiri atas baris dan kolom) dimana komponen baris dan kolom adalah masukan (input) dari sistem. Input dari masukan inilah yang kemudian disebut variabel K-Map nya. Sehingga ada sebutan K-Map 2 Peubah, K-Map 3 Peubah, 4 peubah dst.

Peta Karnaugh adalah sebuah metode untuk:

1.     Menyederhanakan sebuah fungsi persamaan logika. Menyederhanakan fungsi persamaan logika sebenarnya bisa dilakukan dengan menggunakan aturan-aturan baku seperti:

Distributif. Misalnya (p ∧ q) ∨ (p ∧ r) ≡ p ∧ (q ∨ r)  atau (p ∨ q) ∧ (p ∨ r) ≡ p ∨ (q ∧ r).

De Morgan seperti ~p ∨ ~q ≡ ~(p ∧ q) atau ~p ∧ ~q

Hukum penyerapan  seperti p ∧ (p ∨ q) ≡ p atau p ∨ (p ∧ q) ≡ p

2.     Mencari fungsi persamaan logika dari sebuah tabel kebenaran. Terkadang, kita memiliki sebuah tabel kebenaran (yang diperoleh dari pengumpulan kasus atau kejadian) tetapi belum memiliki persamaan logikanya sehingga sulit membuat untai rangkaian logikanya.

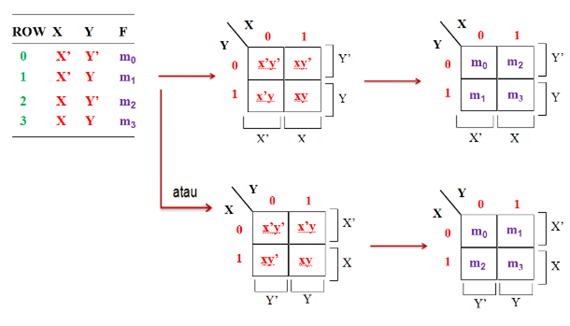

Penyajian KMap 2 Variabel

Pada penyajian Kmap 2-  variabel dibutuhkan 4 (2n) kotak persegi untuk Kmap. Cara mengisi masing - masing kotak persegi pada Kmap ditunjukkan pada gambar ... Terdapat berbagai macam cara dalam menyusun matriks Kmap dan kita boleh memilih, dengan syarat tetap konsisten pada posisi dimana minterm berada.

Penyajian KMap 3 Variabel

Pada penyajian Kmap 3 - variabel dibutuhkan 8  2 3) kotak persegi untuk Kmap. Cara mengisi masing - masing kotak persegi pada Kmap ditunjukkan pada gambar dibawah


Latihan soal:

1.     sebuah metode untuk menyederhanakan fungsi persamaan logika adalah…

a.     Peta Karnaugh

b.     Aljabar Boolean

c.     Sistem Bilangan

d.     Gerbang Logika

2.     Peta karnaugh (atau K-Map) diperkenalkan oleh Maurice Karnaugh pada tahun…

a.     1997

b.     1953

c.     2000

d.     1876

3.     Sederhanakan K-Map empat variable F = A'BC'D + A’BCD + ABC’D + ABCD

a.     BD

b.     BC

c.     BB

d.     BA
